Как заменить катушку зажигания: симптомы неисправности и подбор

Стабильная работа автомобильного двигателя зависит от качества и своевременности воспламенения топливно-воздушной смеси. Главным элементом, отвечающим за генерацию мощного электрического импульса в системе, является катушка (или модуль) зажигания. Из-за постоянных температурных перепадов, вибраций и естественного износа этот узел может выйти из строя, провоцируя сбои в работе силового агрегата. Знать основные признаки неисправности катушки зажигания необходимо каждому автовладельцу, чтобы вовремя локализовать проблему, избежать критических поломок мотора и не переплачивать на СТО, выполнив ремонт самостоятельно.

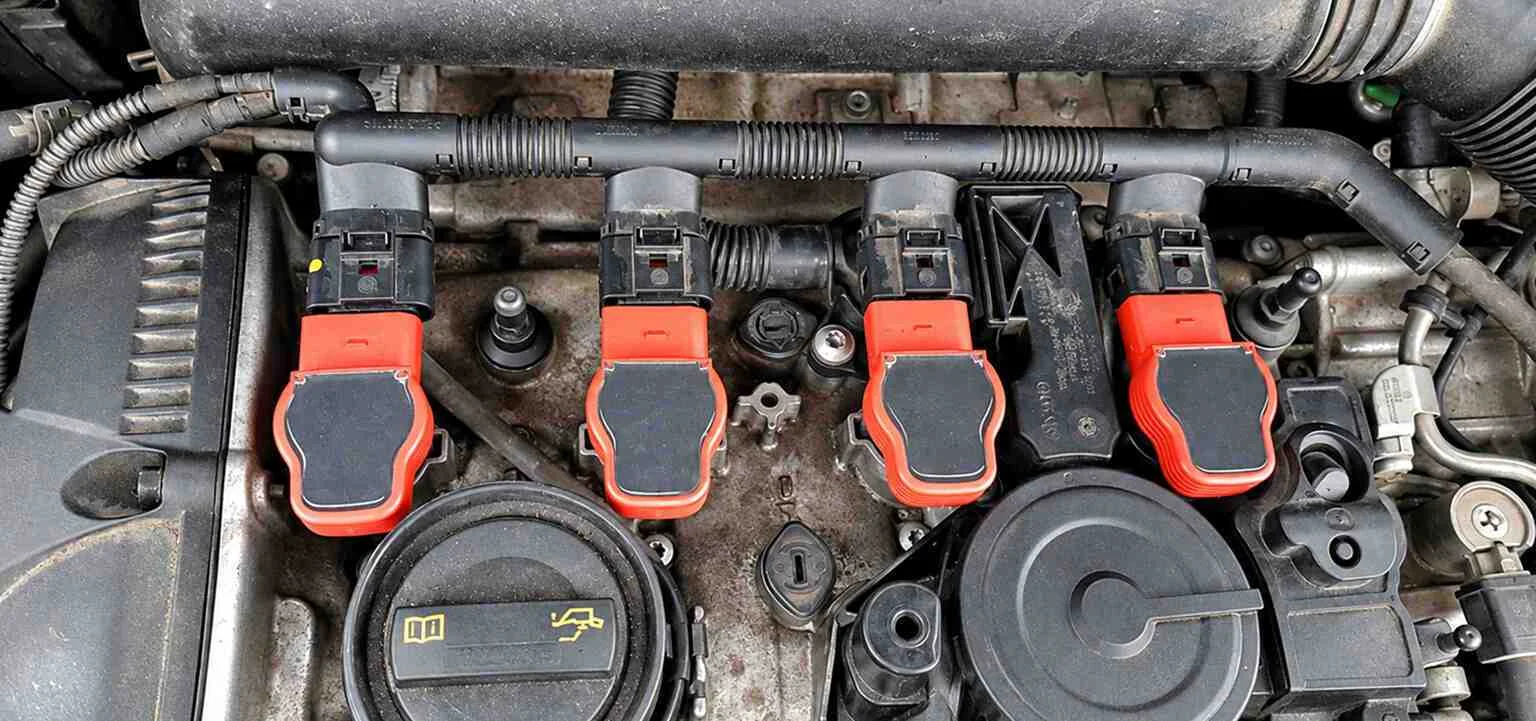

Как работает катушка зажигания

По сути, этот узел представляет собой компактный повышающий трансформатор. Низковольтное напряжение бортовой сети (12 В) поступает на первичную обмотку, а затем за счёт электромагнитной индукции во вторичной обмотке преобразуется в высоковольтный импульс (до 20 000 - 40 000 В). Ток передаётся на свечи через высоковольтные провода зажигания или напрямую. В зависимости от конструкции авто, в системе может использоваться общая катушка зажигания, индивидуальная или распределительная (сдвоенная/моноблок).

Существует жёсткая связь свечи зажигания с катушкой: если зазор на свече увеличен из-за износа, катушке приходится генерировать большее напряжение для пробития искры. Это вызывает чрезмерный нагрев катушки зажигания, разрушение изоляции и межвитковое замыкание. Поэтому своевременная замена свечей продлевает ресурс трансформатора.

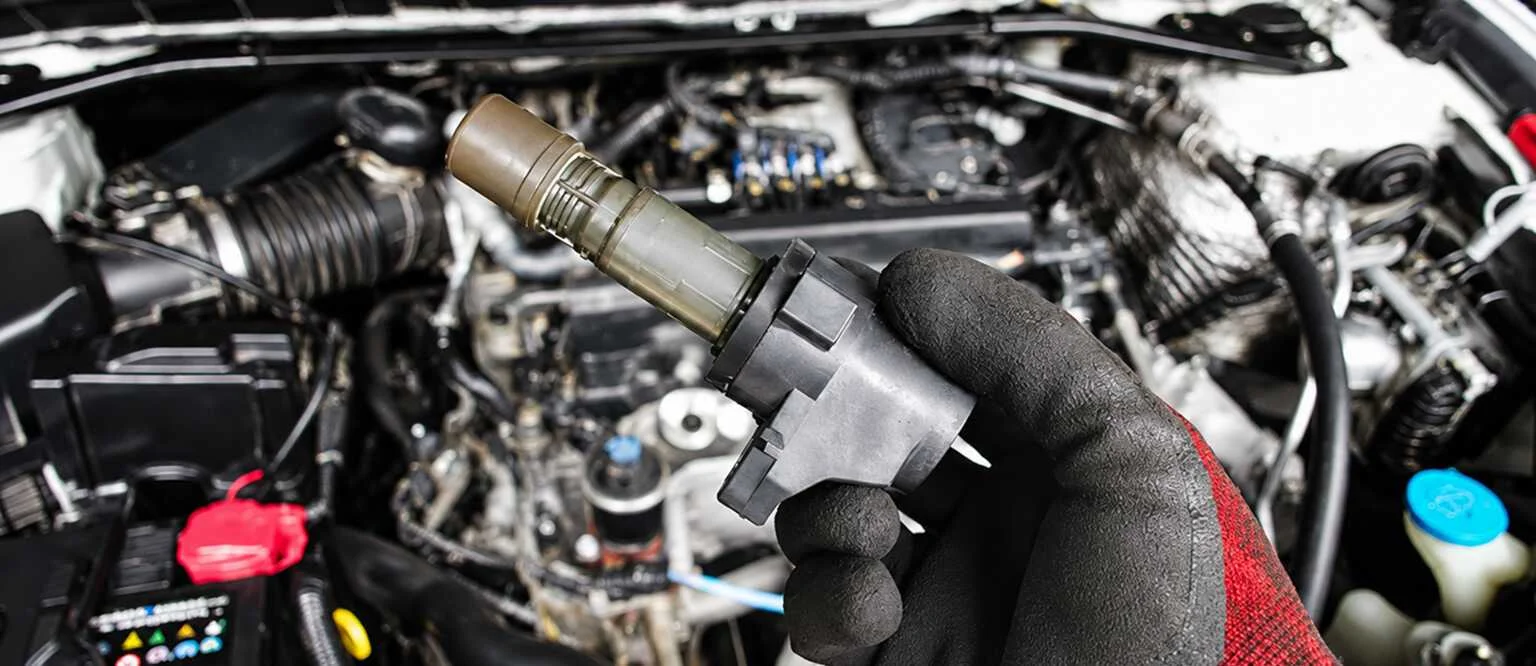

Признаки неисправной катушки зажигания

Сбои в генерации искры моментально сказываются на поведении автомобиля. Выделяют 4 следующие типичные симптомы поломки катушки зажигания.

Двигатель троит и дёргается

Если двигатель троит, катушка зажигания не подаёт искру в один из цилиндров. В результате возникает пропуск зажигания (мисфайер), мотор начинает сильно вибрировать на холостом ходу, а по кузову идет неприятная дрожь.

Загорается Check Engine (коды P0300-P0308)

Бортовой компьютер моментально фиксирует сбой в системе. На приборной панели загорается индикатор Check Engine, при этом считывается сканером как ошибка P0300, P0301 катушка (где P0300 - случайные пропуски, а P0301-P0308 указывают на конкретный цилиндр).

Провалы при разгоне

При нажатии на педаль газа автомобиль ускоряется рывками, появляется выраженная “задумчивость” мотора и ухудшается общая динамика машины.

Повышенный расход топлива

Из-за того, что в одном из цилиндров смесь не воспламеняется, блок управления пытается компенсировать потерю мощности, увеличивая подачу бензина в остальные цилиндры. Часть несгоревшего в пустом цилиндре топлива выбрасывается в выхлопную систему, догорая уже в глушителе и катализаторе, что приводит к их критическому перегреву. В результате такой переобогащённой смеси из выхлопной трубы может идти отчётливый чёрный дым, а сам процесс езды часто сопровождается сильным запахом бензина и резким ростом цифр на бортовом компьютере.

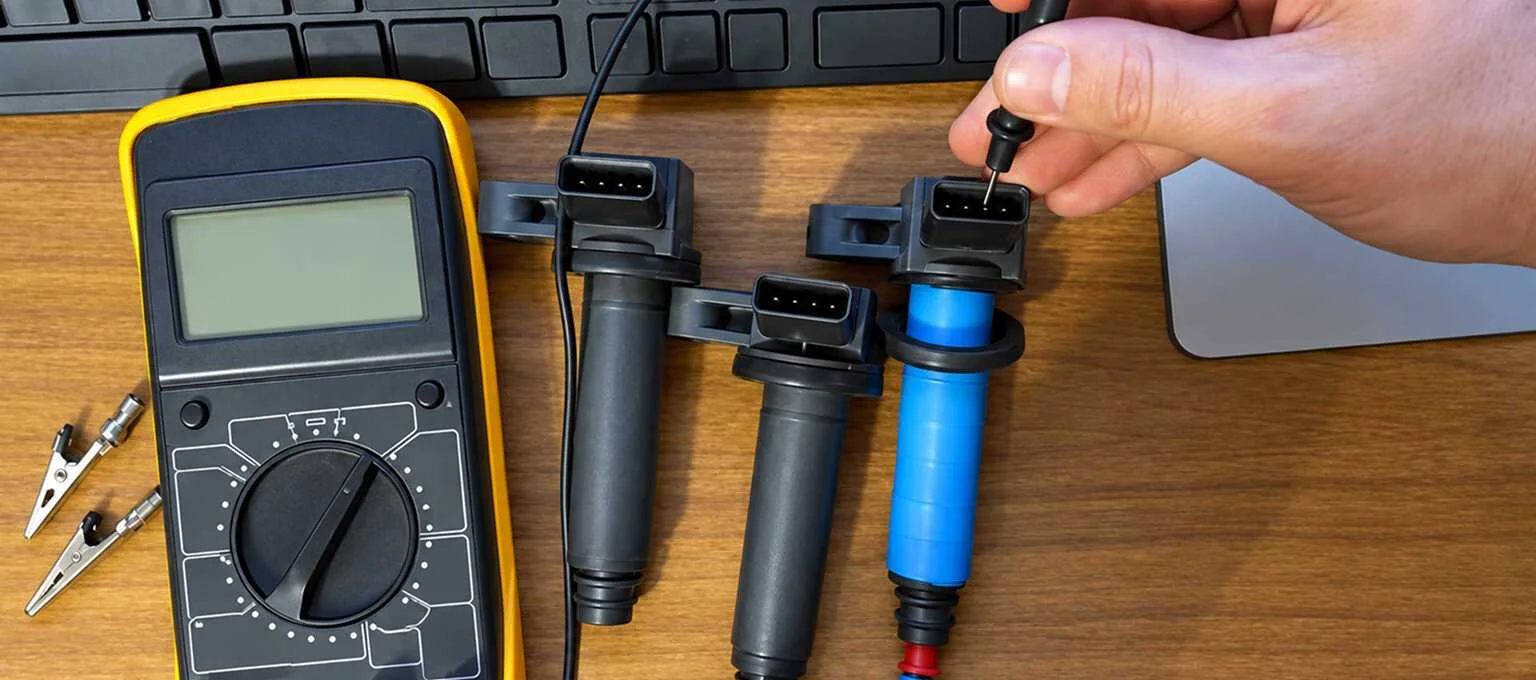

Как проверить катушку зажигания мультиметром

Инструментальная диагностика позволяет определить внутреннее состояние обмоток. Профессиональная проверка катушки мультиметром заключается в замере электрического сопротивления. Для этого переведите прибор в режим омметра и подключите щупы сначала к контактам первичной, а затем вторичной обмотки.

Узнать, соответствует ли сопротивление катушки зажигания техническим параметрам, поможет таблица:

Тип конструкции катушки	Первичная обмотка (норма)	Вторичная обмотка (норма)	Что означает отклонение
Индивидуальная катушка	0,5 - 2,0 Ом	5 - 15 кОм	Ниже нормы - короткое замыкание; бесконечность - обрыв обмотки.
Распределительная / Моноблок	0,3 - 1,5 Ом	8 - 20 кОм	Требуется замена всего модуля зажигания.

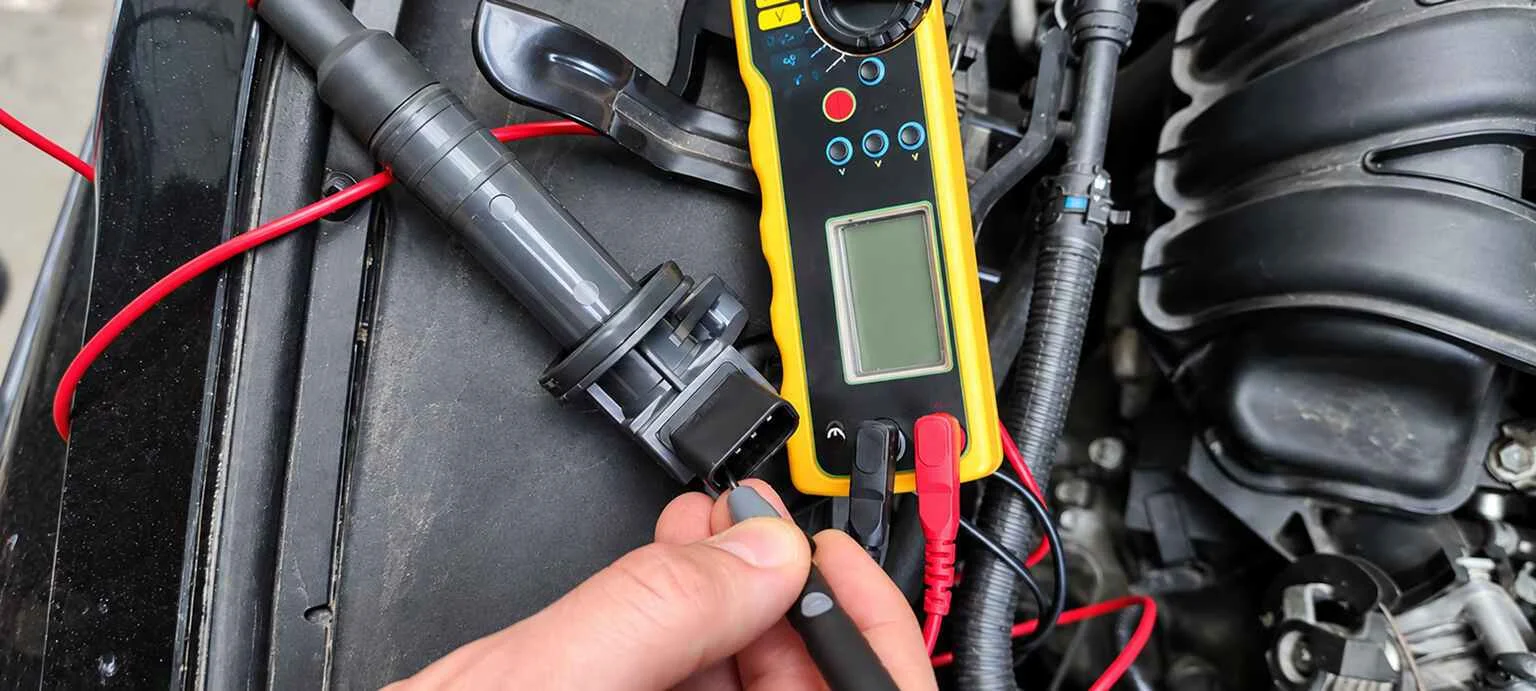

Как определить, какая именно катушка неисправна

Если под рукой нет диагностического сканера, чтобы считать ошибки P0300-P0308, определить дефектную деталь в ряду индивидуальных элементов можно простым методом перестановки:

1. Запомните или запишите номер цилиндра, который предположительно сбоит (по характеру вибрации).
2. Поменяйте местами катушку подозрительного цилиндра с заведомо исправной соседней.
3. Запустите двигатель. Если характер троения изменился или ошибка “переехала” на другой цилиндр - виновником точно является катушка.

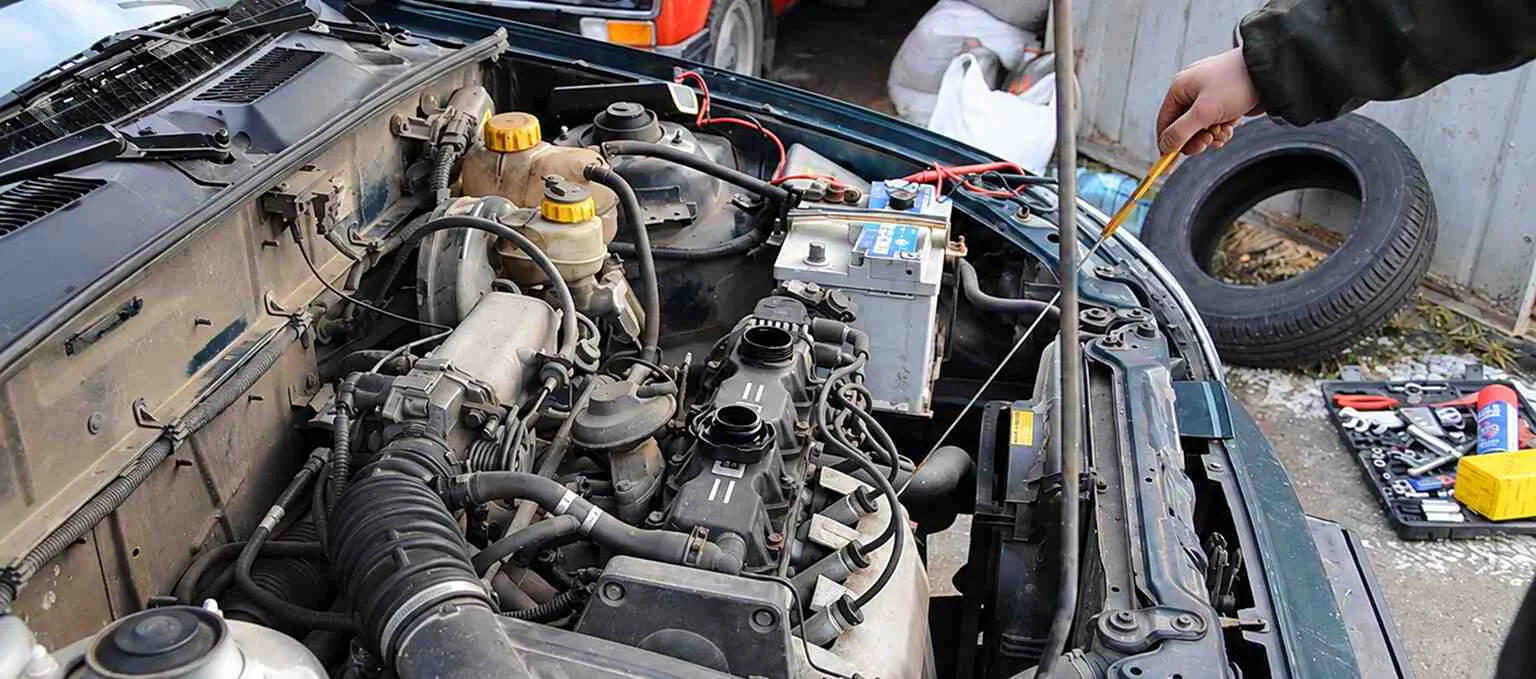

Как заменить катушку зажигания - пошаговая инструкция

Процедура демонтажа не требует специальных навыков, и замена катушки зажигания своими руками занимает около 15 минут.

Алгоритм выполнения работ:

1. Заглушите мотор, откройте капот и обязательно снимите минусовую клемму с аккумулятора.
2. Демонтируйте декоративную пластиковую крышку двигателя (если она есть).
3. Аккуратно отожмите пластиковый фиксатор и отсоедините электрическую фишку с проводами от катушки.
4. С помощью торцевого ключа (обычно на 8 или 10) выкрутите болт, фиксирующий корпус катушки на головке блока цилиндров.
5. Плавным движением вверх потяните катушку и извлеките её из свечного колодца.
6. Осмотрите колодец на предмет наличия масла (если оно есть, нужно менять прокладку клапанной крышки). Установите новую деталь в обратной последовательности.

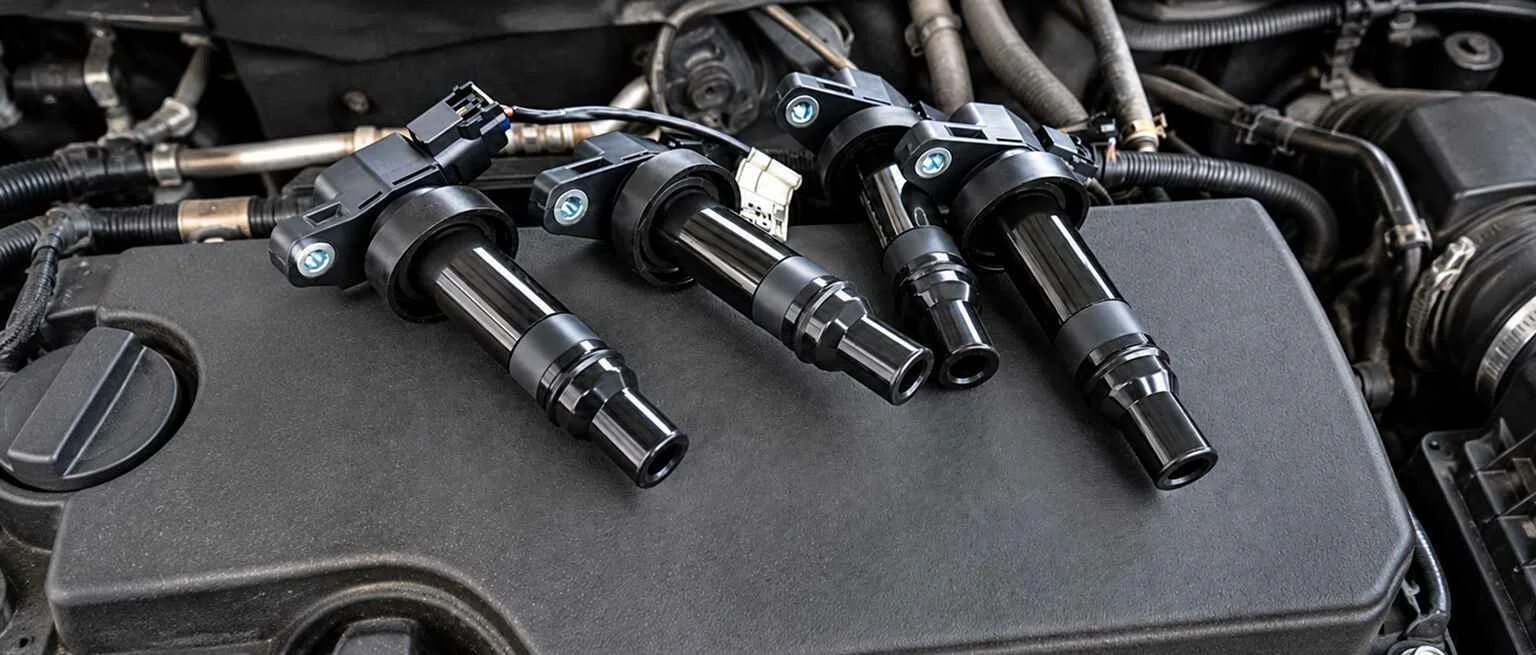

Как выбрать новую катушку: оригинал или аналог

Надёжность системы зажигания во многом зависит от бренда запчасти. Некачественный аналог может сгореть через пару тысяч километров. На рынке отлично зарекомендовали себя такие производители, как Bosch и Denso, катушка зажигания от которых часто поставляется на конвейеры как оригинал.

В премиальном сегменте также лидирует продукция фирм Beru катушка зажигания и оригинальные узлы Eldor. В среднем, сколько стоит замена катушки зажигания на СТО, небольшую сумму, но выполнив работу самостоятельно, Вы сэкономите средства для покупки более качественного бренда. Менять катушки комплектом не обязательно - достаточно обновить только сгоревший элемент.

FAQ - часто задаваемые вопросы

Можно ли ездить с неисправной катушкой зажигания?

Категорически не рекомендуется. Несгоревшее в цилиндре топливо будет смывать масляную плёнку со стенок цилиндра и попадать в катализатор, что приведёт к его оплавлению и дорогому ремонту.

Как определить какая катушка неисправна без сканера?

Методом поочередного отключения разъёмов на заведенном моторе (где звук работы не изменился - та и не работает) или переставив катушки местами.

Нужно ли менять катушки комплектом?

Нет, меняется только вышедшая из строя деталь. Но если пробег автомобиля превышает 100 000 км, остальные узлы также могут быть на подходе.

Почему катушка зажигания выходит из строя?

Основные причины: сильный перегрев, попадание влаги или масла в свечной колодец, а также езда на старых свечах зажигания с выработанным зазором.

Какие коды ошибок указывают на катушку?

Коды P0300 (множественные пропуски), P0301-P0308 (пропуск в конкретном цилиндре от 1 до 8), а также P0351-P0358 (неисправность самой цепи управления катушки).

Стабильная искра - это залог экономичности, приёмистости и лёгкого пуска Вашего автомобиля в любых погодных условиях. Своевременная диагностика катушек зажигания убережёт двигатель от повышенного износа, а выхлопную систему - от разрушения.
